GSO
Pinza a 2 griffe parallele


Protetta
Forza max 5.470N
Rating IP 67
Sistema mantenimento forza
Versioni fino a 130° C
Pinza ad alte prestazioni con Rating IP 67 sempre

  • Protezione IP 67
    il sistema prevede una protezione IP 67 senza dover prevedere tubi supplementari o altri accorgimenti
  • Affidabile
    il sistema a piani inclinati garantisce il mantenimento delle prestazioni per un lungo intervallo
  • Monitoraggio posizione
    ampia varietà di soluzioni per il monitoraggio, dalla singola posizione alla multipla
  • Fissaggio su 2 lati della pinza
    per un montaggio universale e flessibile
  • Alimentazione su 3 lati della pinza
    uno tramite raccordo e 2 per alimentazione diretta senza tubi
  • Robusta
    la guida a T permette l'applicazione di più ampi carichi sulle griffe
  • Peso ridotto
    grazie all'impiego di lega di alluminio anodizzato duro ad alta resistenza
  • Maggiore forza di presa
    grazie al profilo del pistone dedicato


Funzionamento
lo stelo collegato al pistone viene spinto verso il basso e verso l'altro dall'aria compressa.
Le superfici dei piani inclinati producono un movimento della griffa sincrono e parallelo.

  • Guida di scorrimento con scanalatura
  • permette l'applicazione di più ampi carichi sulle griffe
  • Griffa universali
  • con piano di fissaggio standardizzato per il collegamento delle griffe specifiche per la presa del pezzo
  • Predisposizione sensori
  • C-Slot per sensori magnetici
  • Corpo
  • a peso ridotto grazie all'impiego di lega di alluminio anodizzata dura e ad alta resistenza
  • Boccole di centraggio
  • per il montaggio riferito della pinza
  • Sistema a piani inclinati
  • superfici ampie a piani inclinati consentono un'elevata trasmissione della potenza e un usura minima
  • Pistoni
  • profilo dedicato per la massima forza di presa


MC / MA Versione per il mantenimento della forza di presa

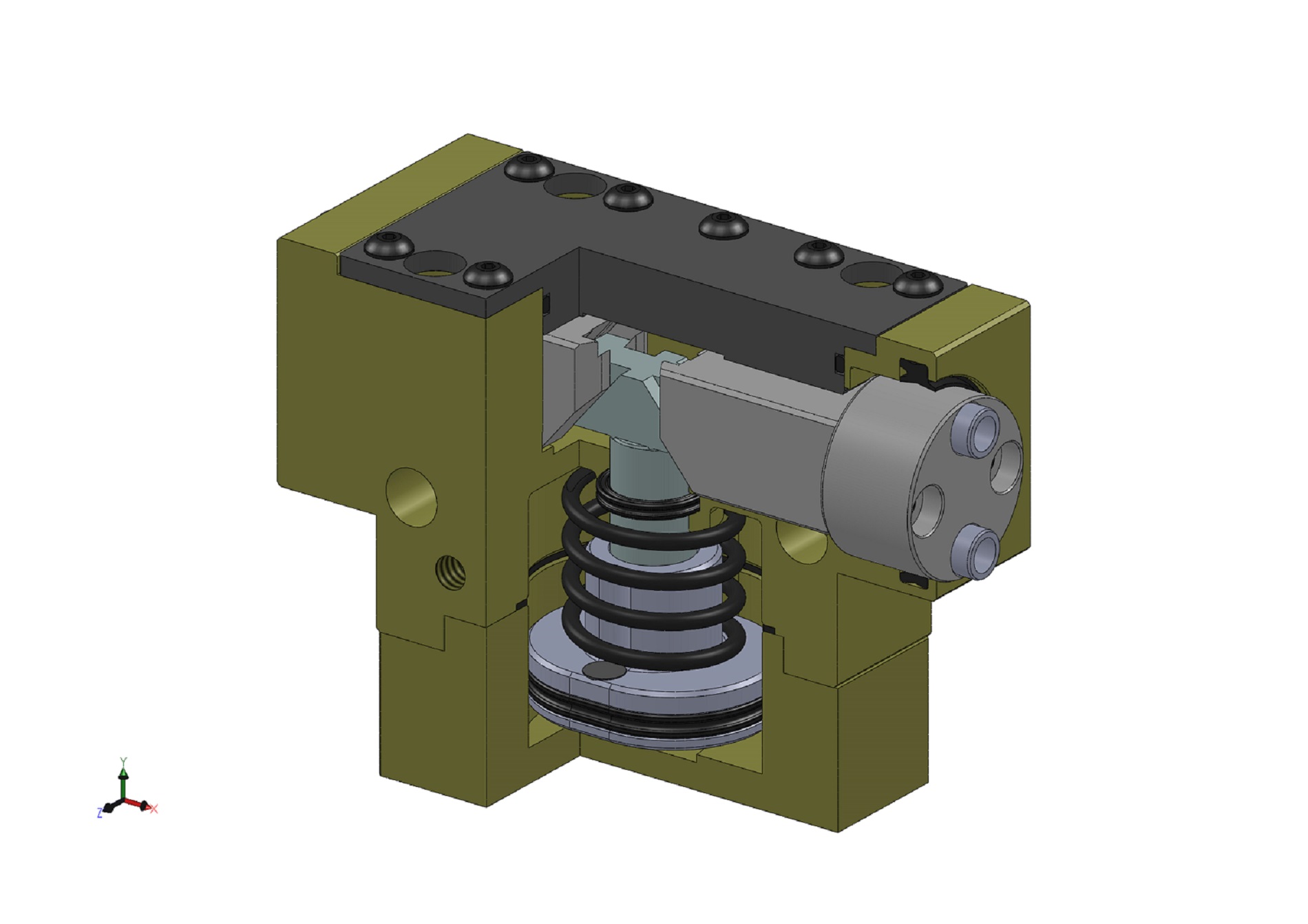

Il dispositivo meccanico di mantenimento della forza di presa garantisce un forza minima di presa anche in caso di perdita di pressione. Nella variante MC questa agisce come forza di chiusura, e nella variante MA come forza di apertura. La seguente immagine mostra la variante MC. Il mantenimento della forza di presa si può usare anche per aumentare la forza stessa di presa o semplicemente per una presa a effetto semplice.

Clicca sull' 'ID' per visualizzare la scheda del prodotto

Codice ID CONFRONTA (max. 4) Tutti Carrello Versione Classe di protezione IP Forza minima molla Peso Peso consigliato Consumo del fluido per corsa doppia Pressione minima di esercizio Pressione massima di esercizio Pressione esercizio nominale Pressione minima di spurgo d'aria Pressione massima di spurgo d'aria Tempo in chiusura Tempo in apertura Orario di chiusura/apertura con molla Massima lunghezza ammissibile per dito Massima massa ammissibile per dito Temperatura ambiente minima Temperatura ambiente massima Precisione di ripetizione Diametro Lunghezza Larghezza Altezza Momento Mt massimo Momento Mr massimo Momento Mf massimo Massima forza assiale CA Dispositivo di mantenimento forza Forza in chiusura Forza in apertura Corsa per ogni griffa
GSO-40-C1 10251003 Disegno 3D Aggiungi al carrello standard 67 0 0,12 0,55 2,5 2,5 8 6 0 0 0,03 0,03 0 40 0,1 -10 90 0,01 0 56 24 31,6 8 9 4 190 110 120 2,5
GSO-50-C1 10251004 Disegno 3D Aggiungi al carrello standard 67 0 0,25 0,6 5 2,5 8 6 0 0 0,03 0,03 0 50 0,15 -10 90 0,01 0 71 30,1 37,5 15 19 8 375 125 130 4
GSO-64-C1 10251005 Disegno 3D Aggiungi al carrello standard 67 0 0,39 1,1 9 2,5 8 6 0 0 0,04 0,04 0 64 0,3 -10 90 0,01 0 82 36,1 45,6 30 45 30 825 225 240 6
GSO-80-C1 10251006 Disegno 3D Aggiungi al carrello standard 67 0 0,68 1,8 21 2,5 8 6 0 0 0,05 0,05 0 80 0,5 -10 90 0,01 0 98,5 42,1 56 45 71 40 1125 375 415 8
GSO-100-C1 10251007 Disegno 3D Aggiungi al carrello standard 67 0 1,1 3,1 40 2,5 8 6 0 0 0,09 0,09 0 100 0,95 -10 90 0,01 0 122,5 50,1 63 60 85 53 1500 625 675 10
GSO-125-C1 10251008 Disegno 3D Aggiungi al carrello standard 67 0 1,9 5,1 81 2,5 8 6 0 0 0,13 0,13 0 125 1,75 -10 90 0,01 0 154 60,1 72,5 90 110 75 2100 1025 1110 13
GSO-160-C1 10251009 Disegno 3D Aggiungi al carrello standard 67 0 3,65 7,8 157 2,5 8 6 0 0 0,19 0,19 0 160 3 -10 90 0,01 0 198 72,1 89 130 135 100 3225 1560 1680 16
GSO-40-C1-MC 10251023 Disegno 3D Aggiungi al carrello standard 67 35 0,14 0,55 5,5 4 6,5 6 0 0 0,05 0,03 0 40 0,1 -10 90 0,01 0 56 24 40,6 8 9 4 190 MC 145 0 2,5
