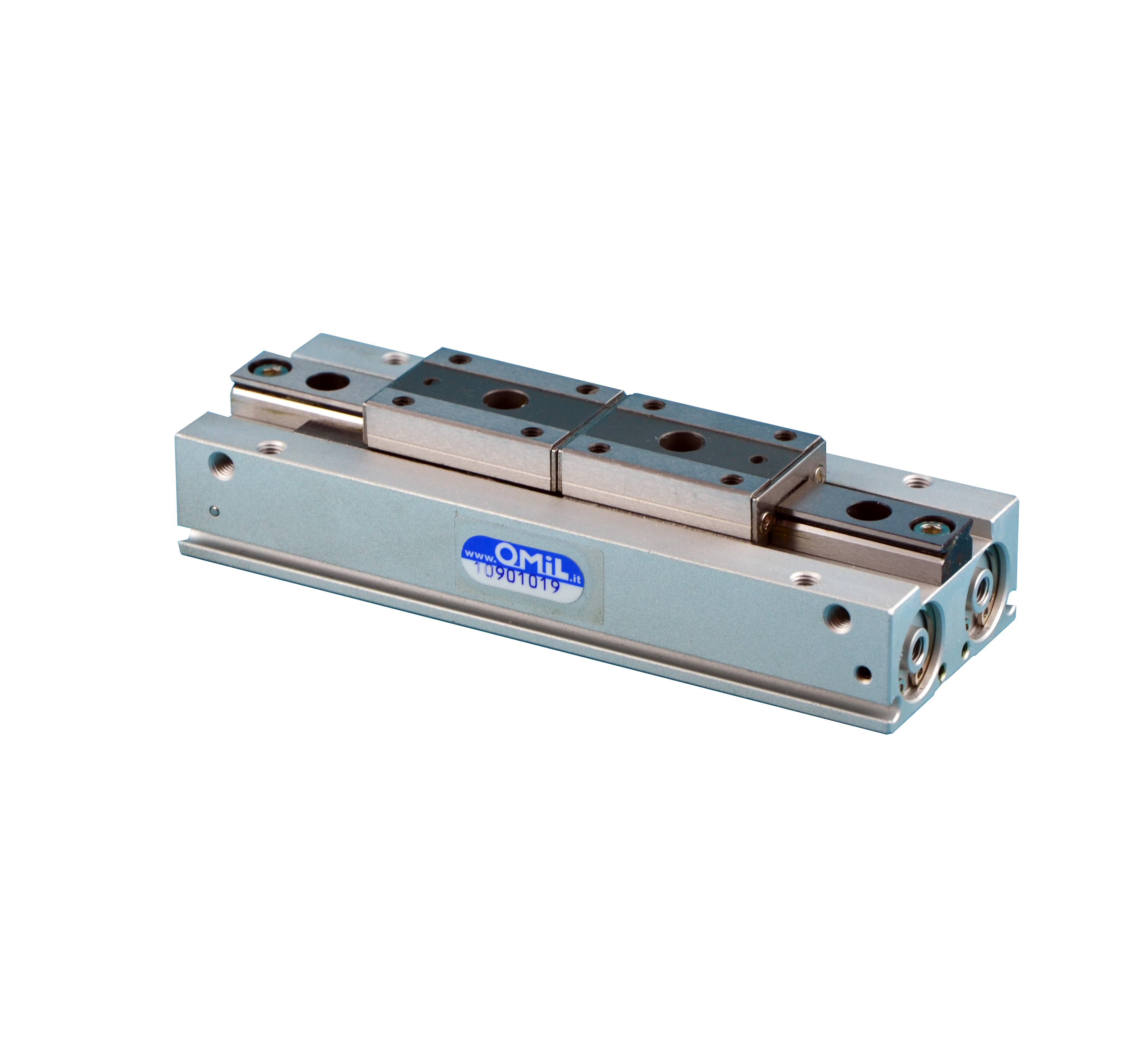

GHL
Pinza a 2 griffe parallele


Economica
Leggera
Corsa fino a 80 mm
Forza max 270 N
Rating IP 20
La pinza ad alte prestazioni con diverse opzioni di monitoraggio

Vantaggi


  • Scorrevolezza
    movimentazione griffe su guide a ricircolo
  • Monitoraggio posizione
    ampia varietà di soluzioni per il monitoraggio, dalla singola posizione alla multipla
  • Momenti massimi
    adatta per l'impiego di griffe lunghe
  • Peso ridotto
    grazie all'impiego di lega di alluminio



Funzionamento
alimentando i 2 pistoni contrapposti vengono messi in movimento le griffe di base, ciascuna da un trascinatore collegato direttamente al pistone.
La sincronizzazione della corsa delle griffe si ottiene tramite la cinematica pignone-cremagliera.

  • Guida di scorrimento
  • guide a ricircolo
  • Griffa universali
  • con piano di fissaggio standardizzato per il collegamento delle griffe specifiche per la presa del pezzo
  • Sensori
  • T-Slot per sensori magnetici
  • Corpo
  • a peso ridotto grazie all'impiego di lega di alluminio
  • Sedi spine di centraggio
  • per il montaggio riferito della pinza
  • Cinematica
  • principio pignone-cremagliera dentata a doppio pistone per serraggio autocentrante
  • Pistoni
  • doppio pistone per la massima forza di presa

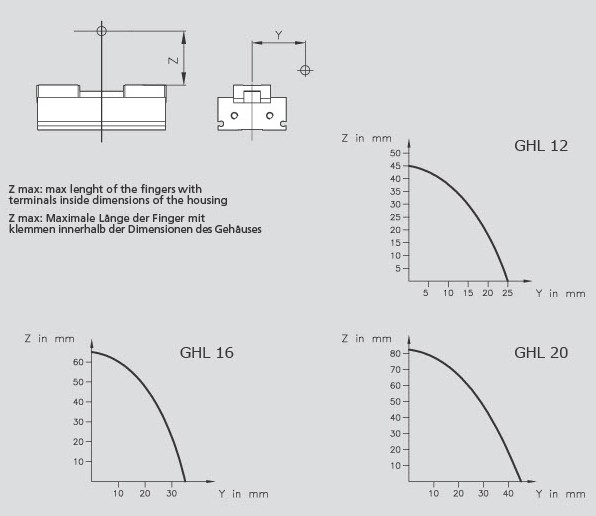

Disassamento ammissibile


Il punto di presa del pezzo deve rimanere all'interno dell'aria delimitata

Clicca sull' 'ID' per visualizzare la scheda del prodotto

Codice ID CONFRONTA (max. 4) Tutti Carrello Versione Classe di protezione IP Forza minima molla Peso Peso consigliato Consumo del fluido per corsa doppia Pressione minima di esercizio Pressione massima di esercizio Pressione esercizio nominale Pressione minima di spurgo d'aria Pressione massima di spurgo d'aria Tempo in chiusura Tempo in apertura Orario di chiusura/apertura con molla Massima lunghezza ammissibile per dito Massima massa ammissibile per dito Temperatura ambiente minima Temperatura ambiente massima Precisione di ripetizione Diametro Lunghezza Larghezza Altezza Momento Mt massimo Momento Mr massimo Momento Mf massimo Massima forza assiale CA Dispositivo di mantenimento forza Forza in chiusura Forza in apertura Corsa per ogni griffa
GHL-12-06 10901005 Disegno 3D Aggiungi al carrello standard 20 0 0,15 0,47 3,5 2 7 6 0 0 0,12 0,12 0 40 0,08 5 60 0,1 0 52 40 25 1,4 0,7 0,7 95 95 95 6
GHL-12-12 10901007 Disegno 3D Aggiungi al carrello standard 20 0 0,19 0,47 6,3 2 7 6 0 0 0,2 0,2 0 40 0,08 5 60 0,1 0 68 40 25 1,4 0,7 0,7 95 95 95 12
GHL-12-24 10901009 Disegno 3D Aggiungi al carrello standard 20 0 0,28 0,47 11,9 2 7 6 0 0 0,27 0,27 0 40 0,08 5 60 0,1 0 104 40 25 1,4 0,7 0,7 95 95 95 24
GHL-16-08 10901015 Disegno 3D Aggiungi al carrello standard 20 0 0,35 0,85 9 2 7 6 0 0 0,16 0,16 0 55 0,16 5 60 0,1 0 72 50 33 2,8 1,35 1,35 175 170 170 8
GHL-16-16 10901017 Disegno 3D Aggiungi al carrello standard 20 0 0,45 0,85 15,6 2 7 6 0 0 0,25 0,25 0 55 0,16 5 60 0,1 0 94 50 33 2,8 1,35 1,35 175 170 170 16
GHL-16-32 10901019 Disegno 3D Aggiungi al carrello standard 20 0 0,65 0,85 28,9 2 7 6 0 0 0,35 0,35 0 55 0,16 5 60 0,1 0 142 50 33 2,8 1,35 1,35 175 170 170 32
GHL-20-10 10901025 Disegno 3D Aggiungi al carrello standard 20 0 0,65 1,35 16 2 7 6 0 0 0,18 0,18 0 75 0,3 5 60 0,1 0 86 62 41 3,9 2 2 290 270 270 10
GHL-20-20 10901027 Disegno 3D Aggiungi al carrello standard 20 0 0,85 1,35 28,8 2 7 6 0 0 0,3 0,3 0 75 0,3 5 60 0,1 0 114 62 41 3,9 2 2 290 270 270 20
