PGP
Pinza a 2 griffe parallele


Robusta / 10 taglie
Forza max 10.750N
Precisione +/-0.015mm
Corsa registrabile
Rating IP 40....65
Controllo totale corsa
Sistema mantenimento forza
Pressurizzazione
Versioni fino a 130° C
La pinza ad alte prestazioni con diverse opzioni di monitoraggio, inclusa quella induttiva

Vantaggi


  • Affidabile
    il sistema a piani inclinati garantisce il mantenimento delle prestazioni per un lungo intervallo
  • Monitoraggio posizione
    ampia varietà di soluzioni per il monitoraggio, dalla singola posizione alla multipla
  • Fissaggio su 2 lati della pinza
    per un montaggio universale e flessibile
  • Alimentazione su 3 lati della pinza
    uno tramite raccordo e 2 per alimentazione diretta senza tubi
  • Robusta
    la guida a T permette l'applicazione di più ampi carichi sulle griffe
  • Peso ridotto
    grazie all'impiego di lega di alluminio anodizzato duro ad alta resistenza
  • Maggiore forza di presa
    grazie al profilo del pistone dedicato

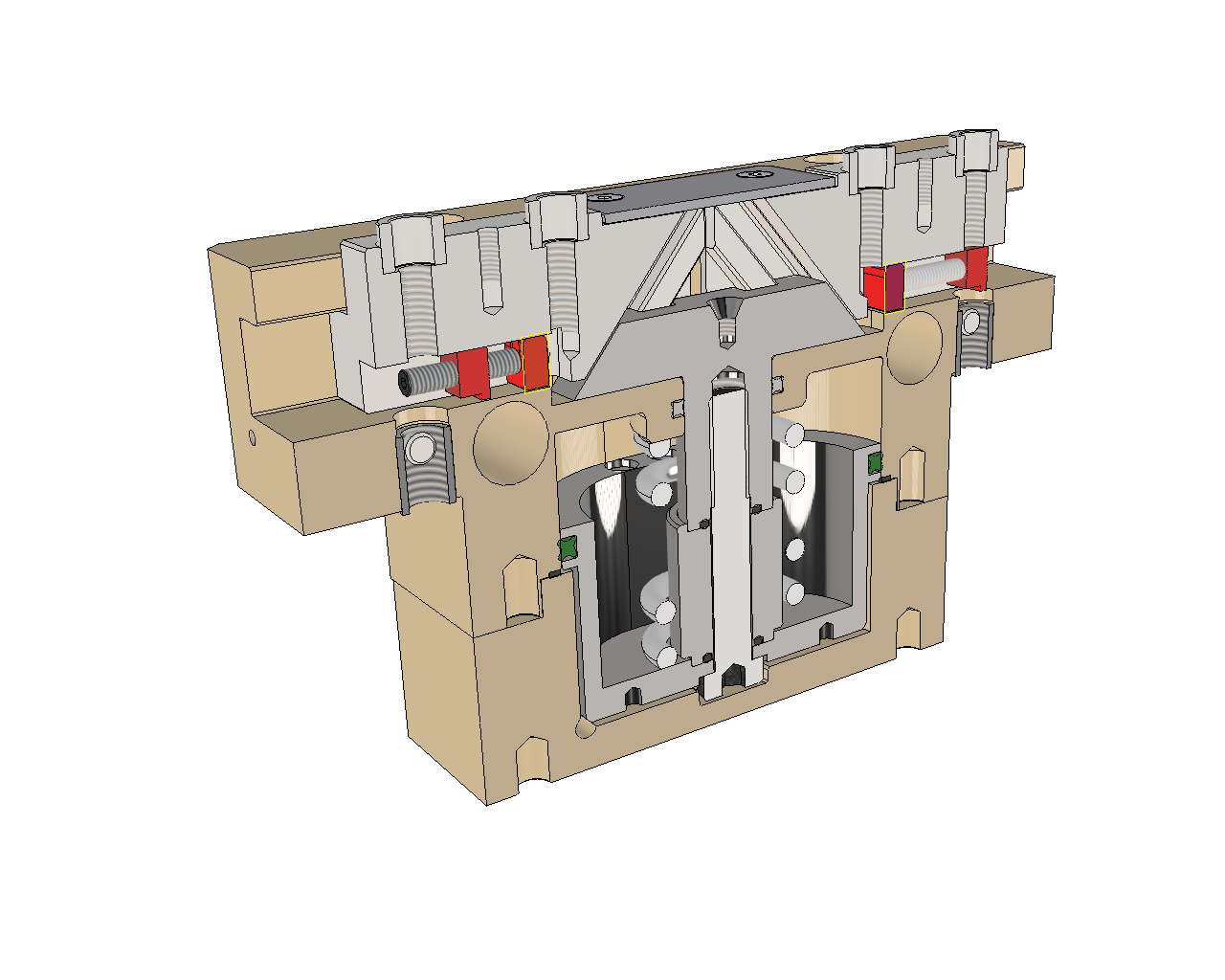

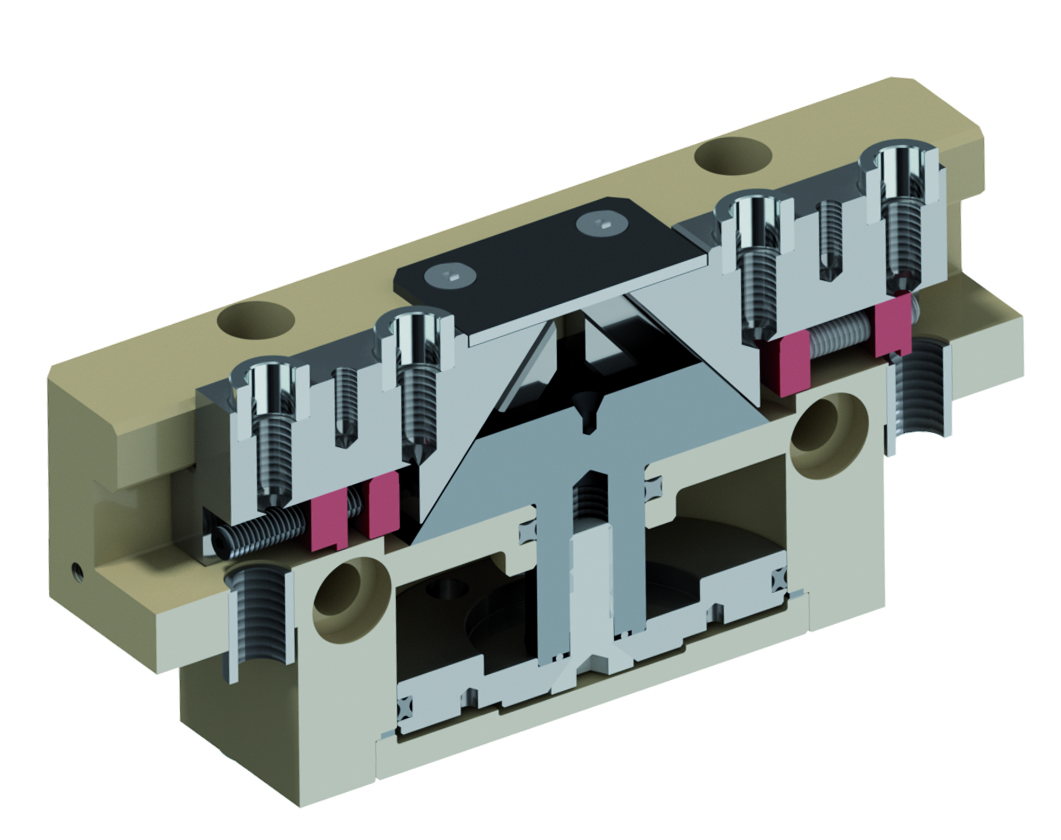

Funzionamento
lo stelo collegato al pistone viene spinto verso il basso e verso l'altro dall'aria compressa.
Le superfici dei piani inclinati producono un movimento della griffa sincrono e parallelo.

  • Guida di scorrimento con scanalatura a T
  • permette l'applicazione di più ampi carichi sulle griffe
  • Griffa universali
  • con piano di fissaggio standardizzato per il collegamento delle griffe specifiche per la presa del pezzo
  • Kit settabile per sensori
  • Supporti per interruttori di prossimità e camme di commutazione regolabili (su richiesta)
  • Corpo
  • a peso ridotto grazie all'impiego di lega di alluminio anodizzata dura e ad alta resistenza
  • Boccole di centraggio
  • per il montaggio riferito della pinza
  • Sistema a piani inclinati
  • superfici ampie a piani inclinati consentono un'elevata trasmissione della potenza e un usura minima
  • Pistoni
  • profilo dedicato per la massima forza di presa

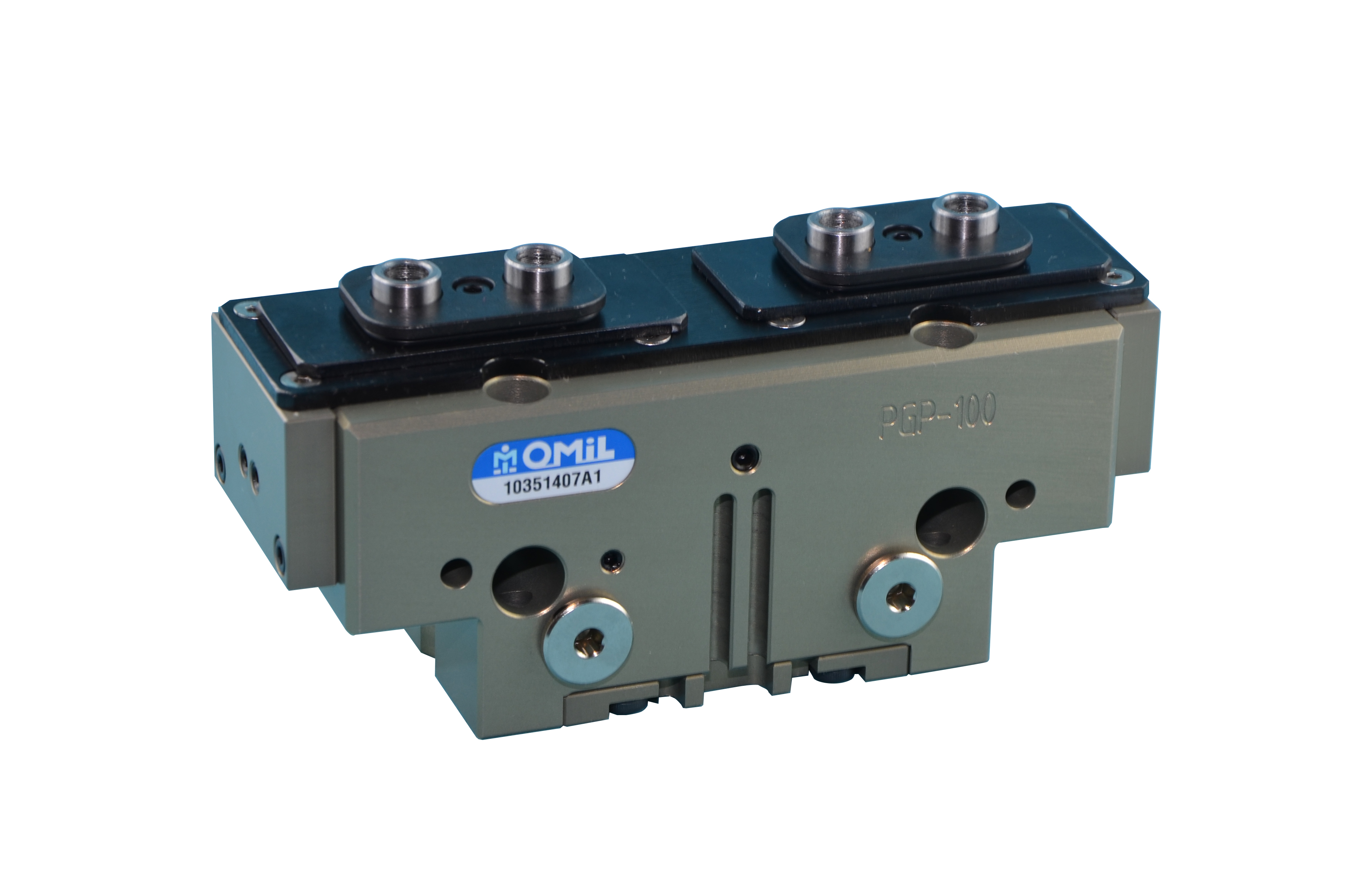

DP - Versione antipolvere


L'opzione "Antipolvere" aumenta il grado di protezione contro sostanze penetranti.
L'opzione può essere ordinata nella versione della pinza già montata, oppure può essere montata sulla pinza successivamente ordinando il kit

Clicca sull' 'ID' per visualizzare la scheda del prodotto

Codice ID CONFRONTA (max. 4) Tutti Carrello Versione Classe di protezione IP Forza minima molla Peso Peso consigliato Consumo del fluido per corsa doppia Pressione minima di esercizio Pressione massima di esercizio Pressione esercizio nominale Pressione minima di spurgo d'aria Pressione massima di spurgo d'aria Tempo in chiusura Tempo in apertura Orario di chiusura/apertura con molla Massima lunghezza ammissibile per dito Massima massa ammissibile per dito Temperatura ambiente minima Temperatura ambiente massima Precisione di ripetizione Diametro Lunghezza Larghezza Altezza Momento Mt massimo Momento Mr massimo Momento Mf massimo Massima forza assiale CA Dispositivo di mantenimento forza Forza in chiusura Forza in apertura Corsa per ogni griffa
PGP-40-C1 10351003 Disegno 3D Aggiungi al carrello standard 40 0 0,08 0,75 3 2 8 6 0,5 1 0,02 0,02 0 58 0,1 -10 90 0,01 0 50 24 24,7 9 11 4 220 150 155 2,5
PGP-50-C1 10351004 Disegno 3D Aggiungi al carrello standard 40 0 0,17 0,8 6,3 2 8 6 0,5 1 0,02 0,02 0 72 0,18 -10 90 0,01 0 65 30 31 18 22 9 450 180 185 4
PGP-64-C1 10351005 Disegno 3D Aggiungi al carrello standard 40 0 0,28 1,4 10 2 8 6 0,5 1 0,03 0,03 0 90 0,35 -10 90 0,01 0 76 36 39 36 53 37 1000 280 300 6
PGP-80-C1 10351006 Disegno 3D Aggiungi al carrello standard 40 0 0,5 2,4 25 2 8 6 0,5 1 0,04 0,04 0 110 0,6 -10 90 0,01 0 96 42 49 54 85 49 1350 485 535 8
PGP-100-C1 10351007 Disegno 3D Aggiungi al carrello standard 40 0 0,81 3,8 47 2 8 6 0,5 1 0,07 0,07 0 145 1,1 -10 90 0,01 0 120 50 55 72 104 62 1780 770 835 10
PGP-125-C1 10351008 Disegno 3D Aggiungi al carrello standard 40 0 1,35 6,2 93 2 8 6 0,5 1 0,1 0,1 0 180 2,1 -10 90 0,01 0 151 60 63 105 130 92 2480 1240 1330 13
PGP-160-C1 10351009 Disegno 3D Aggiungi al carrello standard 40 0 2,6 11,5 210 2 8 6 0,5 1 0,15 0,15 0 220 3,5 -10 90 0,01 0 192 72 77 155 160 118 3830 2300 2430 16
PGP-200-C1 10351010 Disegno 3D Aggiungi al carrello standard 40 0 5,4 16,7 470 2 8 6 0,5 1 0,35 0,35 0 280 6,5 -10 90 0,02 0 234 100 91 165 178 125 4480 3340 3500 25
/ 38
